В современном мире активно внедряется оптика 100 Гбит/с, основанная в основном на QSFP28 (Quad Small Form factor pluggable 25G), который, как видно из названия, использует 4 параллельные полосы 25 Гбит/с с разными длинами волн, объединенные в одно волокно, или четыре раздельные полосы 25 Гбит/с для ленточных волоконных приложений, чтобы получить канал 100 Гбит/с. В этом традиционном случае формат оптической модуляции основан на NRZ (Non-return to Zero) - наиболее распространенном формате модуляции.
Новая стандартизованная оптика (MSA) 100G Single Lambda преобразует 4 электрических канала 25 Гбит/с в один оптический канал 100 Гбит/с на основе PAM4 (4-уровневая импульсная амплитудная модуляция). Этим занимается внутренний DSP (Digital Signal Processor).
Мы можем быстро понять, что одним из основных преимуществ Single lambda продукции является снижение стоимости оптических компонентов, поскольку требуется только один передатчик и приемник вместо четырех для традиционного QSFP28.
Рассмотрим в качестве примера традиционный QSFP28 LR4 в сравнении с Single Lambda LR1.
| QSFP28 LR4 | QSFP28 LR1 | |
| Форм-фактор | QSFP28 | QSFP28 |
| Максимальная дальность действия | 10км | 10км |
| Разъем | LC | LC |
| Электрический интерфейс | 4x25Gbps | 4x25Gbps |
| Электрический Формат модуляции | NRZ | NRZ |
| Оптический интерфейс | 4x25Gbps | 1×106.25Gbps |
| Оптический формат модуляции | NRZ с интегрированным MUX/DEMUX | PAM4 с интегрированным DSP |
| TX | 4x LAN-WDM LD | 1x CWDM LD |
| RX | 4x PIN | 1x PIN |
| Потребляемая мощность | 3.5Вт | 3.5Вт |
| Стандарт | IEEE 802.3-2012 | 100G Lambda MSA |
| Продукт CTS P/N | CZB13S4XSEM | CZBLR13S4XSEM |
| Плюсы | – Не требуется FEC | – Меньше точек отказа |
| – Новая технология | ||
| – Лучший срок службы - Экономичное решение | ||
| Минусы | – Старая технология, нет возможности снизить стоимость. | – Малая задержка, вызванная встроенным FEC (Forward Error Correction) |
| – Технологические сложные процессы производства. |
В чем привлекательность применения Single lambda компонент?

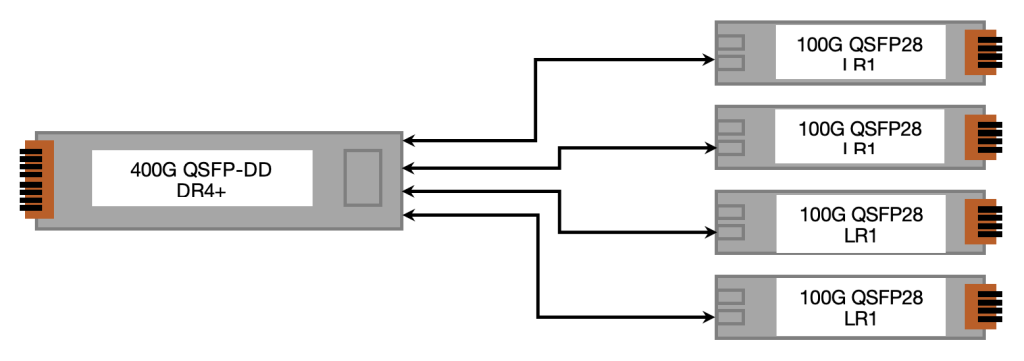

Учитывая, что модуль-преобразователь на Single Lambda может использоваться в том же сценарии по традиционной топологии (точка-точка), одним из основных преимуществ с их использованием является применение в ЦОД для "break-out" каналов 400 Гбит/с, позволяющее плавно перейти от соединений 100 Гбит/с к 400 Гбит/с.
Список продукции ООО "Си Ти Эс" на Single Lambda MSA:
| CZBLR13S4XSEM | модуль преобразователь QSFP28, 100GBASE-LR, 100Гб/с, 1310nm, 10 км, SMF, LC, -5°C - 70°C, DDM |
| CZBP413S3XSEM | модуль преобразователь QSFP28, 100GBASE-PSM4, 100Гб/с, 1310nm, 500 м, SMF, MPO/MTP, -5°C - 70°C, DDM |
|
|
|
| CZBDR13S3XSEM | модуль преобразователь QSFP28, 100GBASE-DR, 100Гб/с, 1310nm, 500 м, SMF, LC, -5°C - 70°C, DDM |
| CZBFR13L2XSEM | модуль преобразователь QSFP28, 100GBASE-FR, 100Гб/с, 1310nm, SMF, 2км (G.652), LC, -5°C - 70°C, DDM |
